Autodesk Revit - Nummerierungen anpassen

24. Februar 2016 AEC/BIM

In Revit werden standardmäßig Nummerierungen durch Inkremente realisiert. Dies hat zur Folge, dass Nummerierung durch Löschen oder Hinzufügen von Elementen inkonsistent werden. Sobald Sie eine Nummerierung mit Präfixen erzeugen oder Elemente, die sonst nicht nummeriert werden, nummerieren möchten, müssen Sie dies händisch tun.

NuP Nummerierung ist ein Zusatzmodul für Autodesk® Revit®, das den Anwender bei der automatisierten Neunummerierung von Revit-Bauteilen unterstützt.

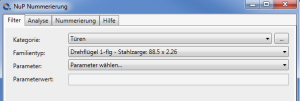

Filterung von Revit Bauteilen

Filterung von Revit Bauteilen

Durch eine Selektion der Elemente in Revit bestimmen Sie, welche Elemente neu nummeriert werden sollen.

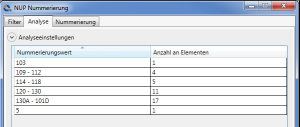

Revit-Zusatzmodul zur Analyse von Nummerierungen

Revit-Zusatzmodul zur Analyse von Nummerierungen

Durch eine Analyse der bestehenden Nummerierungswerte können Sie feststellen, ob Ihre Nummerierung fehlerhaft ist und neu nummeriert werden müsste. So könnte es beispielsweise sein, dass Werte gar nicht, mehrfach oder mit einem falschen Format vergeben wurden.

Revit Nummerierung: Nummerierungswerte festlegen

Revit Nummerierung: Nummerierungswerte festlegen

Sollte die aktuelle Nummerierung nicht Ihren Vorstellungen entsprechen, können Sie im Nummerierungs-Dialog festlegen, wie Ihre neue Nummerierung aussehen soll. Nutzen Sie römische Zahlen, Buchstaben oder Zahlen mit einer festen Anzahl an Stellen. Sie können dabei Einfluss auf Präfix- und Suffix-Werte sowie auf den eigentlichen Nummerierungswert nehmen.

Revit Nummierung: Parameter ändern

Revit Nummierung: Parameter ändern

Anders als sonst in Autodesk Revit üblich, müssen Sie Ihren Nummerierungswert nicht in den Parameter „Kennzeichen“ schreiben lassen, sondern können frei entscheiden, in welchen Parameter Sie den neuen Nummerierungswert schreiben möchten. Auf Wunsch können Sie sich direkt durch das Tool einen passenden Parameter für die Nummerierung erzeugen lassen.

Revit Nummerierung: Nummerierungsreihenfolge festlegen

Revit Nummerierung: Nummerierungsreihenfolge festlegen

Das Nummerierungstool bietet Ihnen eine Vielzahl an Methoden, um die Reihenfolge für die Nummerierung festzulegen.

Ich kenne eine Menge Szenarien, die durch dieses Tool gelöst werden können.

  • Eine Neunummerierung von Rasterlinien aufgrund einer Änderung im Raster
  • Die Erstellung einer Nummerierung, die Präfixe verlangt
  • Die Neunummerierung von Räumen aufgrund planerischer Änderungen
  • Das Auffinden von Nummerierungslücken aufgrund gelöschter Revit-Bauteile im Modell
  • Eine Nummerierung von Elementen mit römischen Zahlen oder Buchstaben
  • Die Vergabe von Positionsnummern

Neugierig geworden? Dann testen Sie das Tool doch einfach selbst.

Ich befinde mich derzeitig kurz vor dem Ende der Entwicklung und suche noch Beta-Tester. Nutzen Sie die Kommentarfunktion oder das Kontaktformular und wir senden Ihnen eine exklusive Vorabversion unseres neuen Nummerierungstools zum Testen zu.
