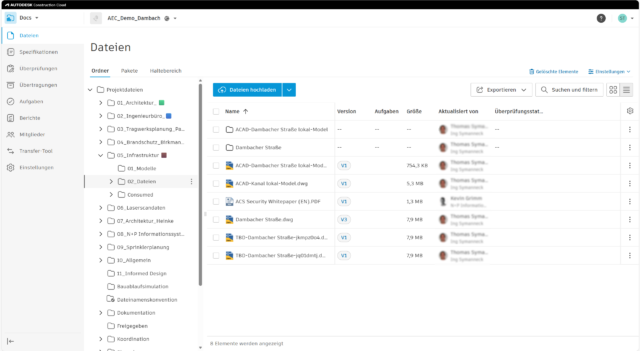

1. Das Fundament: Autodesk Docs (CDE)
Bevor die Modellierung beginnt, muss die Datenstruktur stehen. Autodesk Docs dient hierbei als Common Data Environment (CDE) nach ISO 19650. Mit „Struktur“ ist hierbei die Definition von Ordnerhierarchien, Zugriffsrechten und Dateibenennungen gemeint, die das Projekt über die gesamte Laufzeit stabil halten:
- Zentralisierung: Alle Fachgewerke (Geotechnik, Straße, Entwässerung) arbeiten auf einer gemeinsamen Plattform statt in isolierten Datensilos.
- Rechteverwaltung: Sie steuern präzise, wer Dateien nur lesen, bearbeiten oder formal für andere Gewerke freigeben darf.
- Tipp: Setzen Sie von Beginn an auf eine klare Benennungskonvention. So vermeiden Sie unübersichtliche Dateistände und schaffen die Voraussetzung, um regelbasierte Automatisierungen innerhalb der ACC effizient zu nutzen.

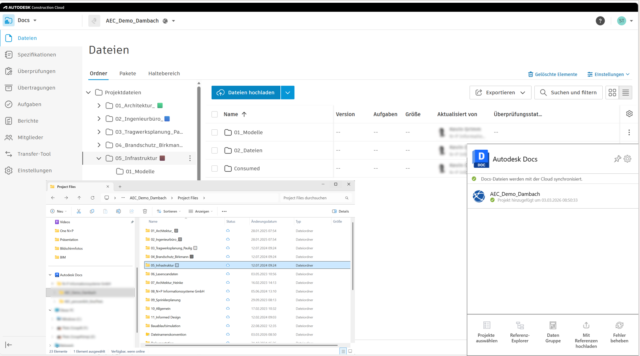

2. Die Schnittstelle: Autodesk Desktop Connector
Der Desktop Connector spiegelt die Cloud-Daten als virtuelles Laufwerk auf Ihren Rechner. Er bildet die Brücke zwischen der lokalen Civil 3D-Arbeitsweise und der zentralen Cloud-Ablage:
- Automatisches File-Locking: Sobald eine DWG geöffnet wird, sperrt das System die Datei für andere Nutzer. Das verhindert zuverlässig, dass Planer sich gegenseitig überschreiben oder inkonsistente Stände erzeugen.
- Intelligente Synchronisation: Daten werden „On-Demand“ lokal zwischengespeichert. Das schont den Festplattenspeicher, da nur die aktuell benötigten Referenzen physisch heruntergeladen werden.
- Tipp: Nutzen Sie für Civil 3D-Projekte unbedingt die Version v16.x oder höher. Diese Architektur ist speziell darauf optimiert, komplexe Referenzstrukturen (XRefs) performant zu verwalten.
3. Collaboration: Cloud-Data Shortcuts (DREF)
Das Herzstück von Civil 3D sind die Datenverknüpfungen. In der Cloud-Umgebung (mit der Lizenz BIM Collaborate Pro) sind diese wesentlich weniger fehleranfällig.
Pfadsicherheit: Verknüpfungen werden nicht mehr über starre Laufwerkspfade (wie Z:…), sondern über eindeutige Projekt-IDs aufgelöst. Das eliminiert das Problem „gebrochener Referenzen“.
- Standortunabhängig: Ob im Büro, im Homeoffice oder auf der Baustelle – Civil 3D findet die verknüpfte Achse oder das digitale Geländemodell (DGM) immer, ohne dass Pfade manuell repariert werden müssen.
- Tipp: Hinterlegen Sie den „Working Folder“ Ihrer Data Shortcuts direkt auf dem Desktop Connector-Laufwerk. So ist die Shortcut-Datenbank für das gesamte Team jederzeit synchron.
4. Qualitätssicherung: Versionierung & Issues
Die ACC protokolliert jeden Planungsschritt und vereinfacht die Prüfung durch integrierte Werkzeuge:

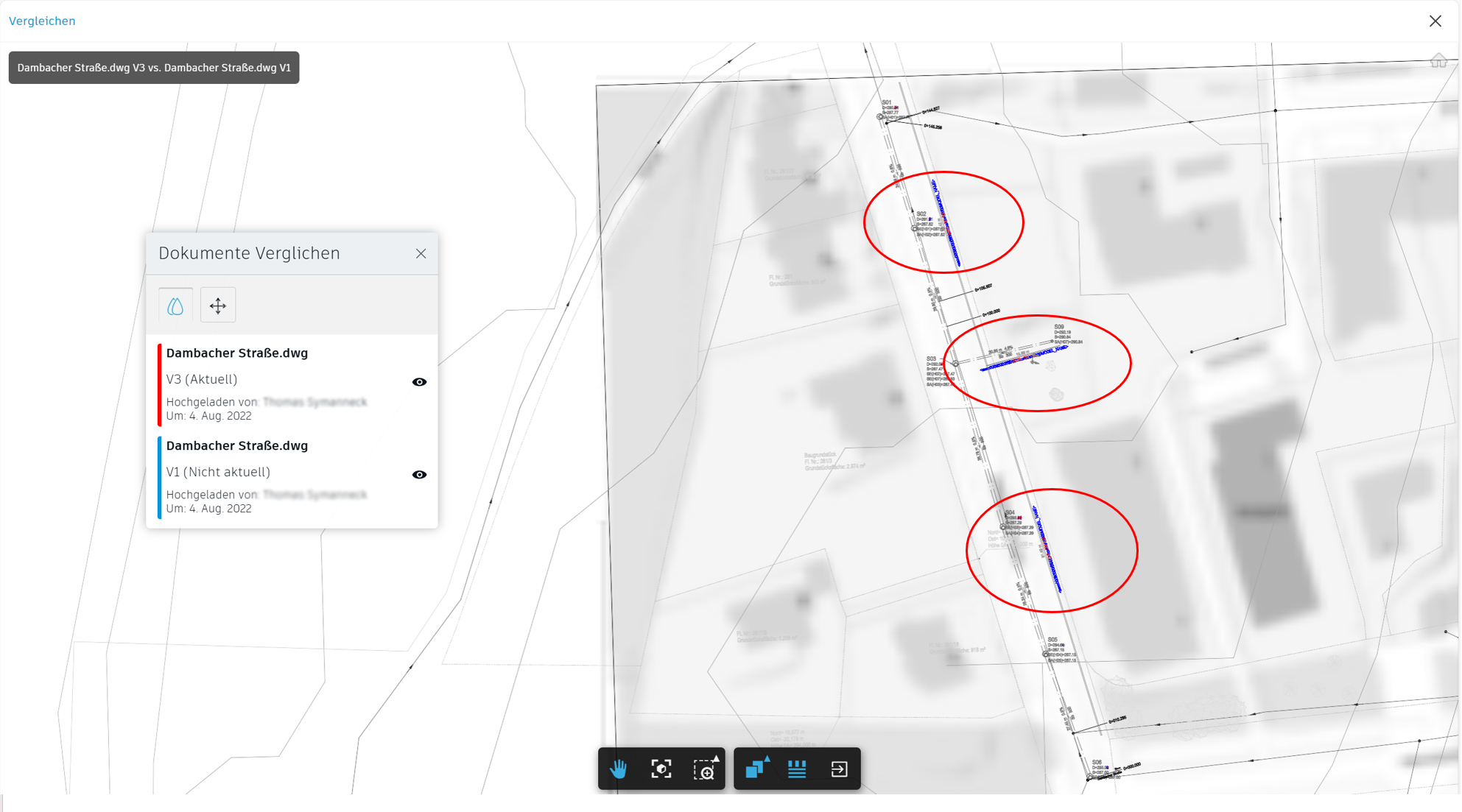

- Lückenlose Versionierung: Jeder Speichervorgang erzeugt automatisch eine neue Version (V1, V2…). Ein visueller 2D/3D-Vergleich zeigt Änderungen an Trassenführungen oder Schachtpositionen direkt im Browser (farblich hervorgehoben).
- Issue-Management statt E-Mails: Planungsfehler werden als „Issue“ direkt am 3D-Objekt markiert, einem Verantwortlichen zugewiesen und mit einer Frist versehen. Der Status der Behebung bleibt so jederzeit nachvollziehbar.
- Tipp: Nutzen Sie die Vergleichsfunktion (Compare) im Viewer. Über die dortige Änderungsliste (Changes) können Sie gezielt nach modifizierten Attributen (z. B. Rohrsohlhöhen) filtern, ohne die DWG-Datei überhaupt öffnen zu müssen.
Mit N+P haben Sie einen starken Partner an Ihrer Seite
Durch unsere langjährige Erfahrung mit der ACC und unseren Kenntnissen können wir Sie bei der Optimierung Ihrer Workflows und Projekte unterstützen.
5. Koordination: Civil 3D trifft Revit
- Automatisierte Kollisionsprüfung: Im Modul „Model Coordination“ werden das Trassenmodell (Civil 3D) und das Ingenieurbauwerk (Revit) automatisch übereinandergelegt und auf Konflikte geprüft.
- Shared Coordinates: Durch die Cloud-Anbindung lassen sich globale Koordinatensysteme (z. B. ETRS89) disziplinübergreifend wesentlich einfacher harmonisieren.
- Tipp: Nutzen Sie das Tool „Shared Reference Point“, um den Nullpunkt zwischen Civil 3D und Revit frühzeitig abzugleichen. Das erspart mühsames manuelles Verschieben der Modelle in der Cloud.
5. Fazit
Die Arbeit in der Autodesk Construction Cloud bietet Fachplanern weit mehr als eine reine Datenablage. Durch stabiles File-Locking, intelligente Referenzen und eine automatisierte Qualitätssicherung gewinnen Sie die Sicherheit, die bei komplexen Infrastrukturprojekten entscheidend ist.
