Das Forma-Portfolio verbindet Planung, Bau und Betrieb

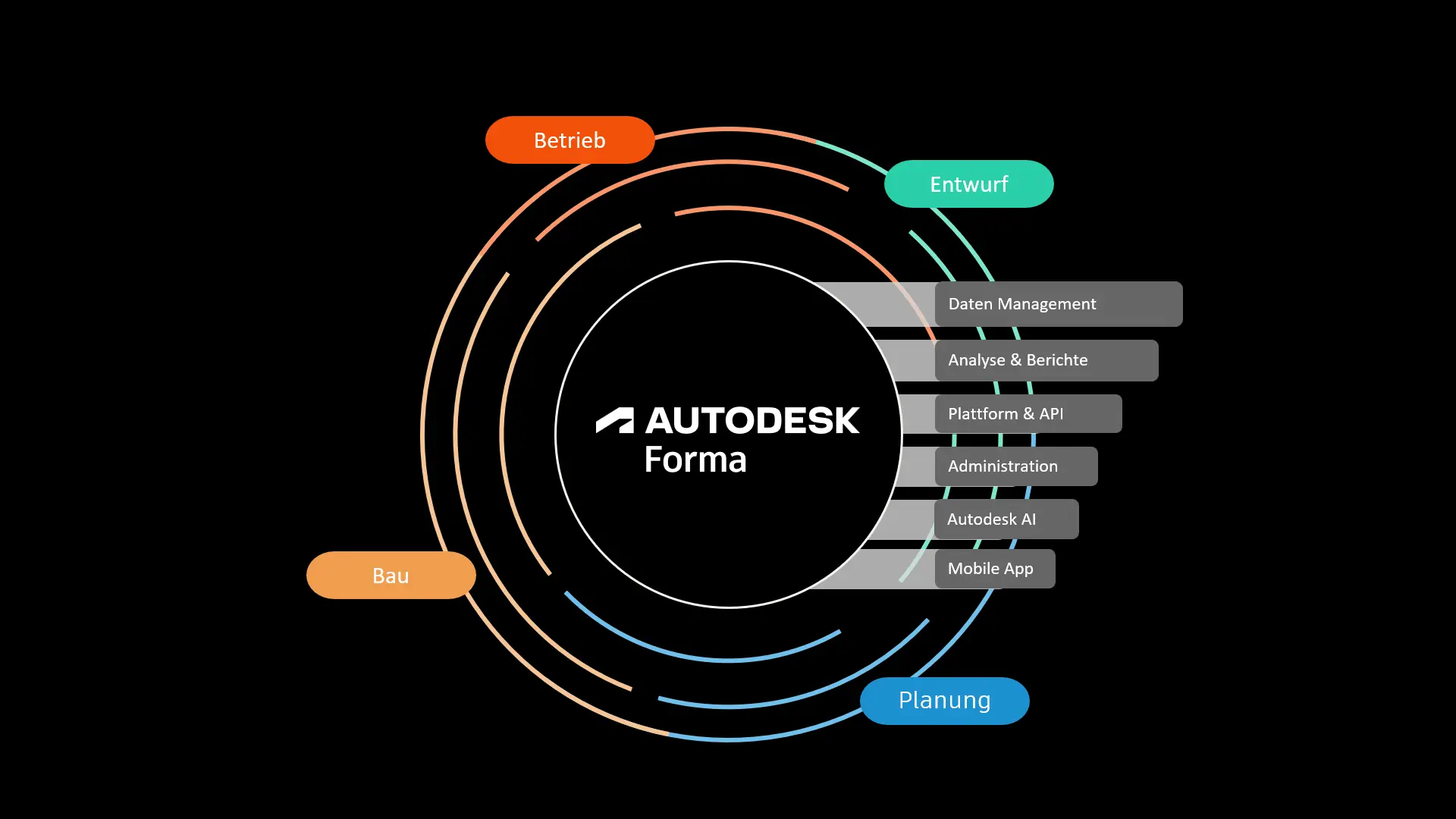

Seit Beginn dieses Jahres hat Autodesk® das Forma®-Portfolio veröffentlicht. Dabei handelt es sich nicht um eine großangelegte Umbenennungskampagne, sondern um ein Portfolio, das den gesamten Lebenszyklus von Planung über Entwurf und Bau bis hin zum Betrieb abdeckt.
Wir haben in eigenen Blogbeiträgen darüber berichtet.
Ein wichtiger Aspekt dabei ist das Aufbrechen der Datensilos, d. h. die gemeinsame Verwendung granularer Daten. Hierbei besteht jedoch weiterhin das Problem, dass wir für Projektentwicklung, Entwurf und Analysen in Forma Site Design (ehemals Forma) arbeiten, die Planung aber in Revit durchführen, sodass mehrfach ein Datenaustausch zwischen den beiden Programmen erfolgen muss.
Revit 2027 als Forma Connected Client
Hier setzt das Prinzip der Connected Clients an.
Der in Revit 2027 als Technology Preview¹ verfügbare Forma Connected Client verbindet Ihr Revit-Modell mit einem Forma-Szenario, um auf gemeinsam genutzte Datentools der Forma Industry Cloud zuzugreifen. Ein Szenario ist ein gemeinsamer Designcontainer, der die Nutzung von Daten und koordinierte Workflows über verschiedene Anwendungen hinweg ermöglicht. So können Sie Daten zwischen Forma Site Design, Forma Building Design und Revit ohne manuellen Dateiaustausch übertragen.
Als erster Forma Connected Client bietet Revit direkten Zugriff auf Forma-Tools. Dazu gehören:
- das Abrufen geolokalisierter Kontextdaten über den Forma Data Marketplace, um das Modell an realen Standortbedingungen auszurichten;
- das Durchführen von Windsimulationen und Windvorhersagen sowie die Überprüfung des Analyseverlaufs innerhalb des verbundenen Szenarios;
- die Bewertung der CO₂-Bilanz innerhalb desselben Szenarios, um die analytische Kontinuität über alle Planungsphasen hinweg zu gewährleisten.
Das Ergebnis ist eine erweiterte BIM-Erstellung in einem vernetzten Cloud-Workflow, wobei das Revit-Modell weiterhin die aktive Bearbeitungsumgebung bleibt.
Wie funktioniert der Forma Connected Client?
Zunächst wird ein Szenario angelegt. Es ist ein gemeinsam genutzter Entwurfscontainer im Forma Data Management, der Modelle aus verschiedenen Anwendungen verbindet. Unabhängig davon, wo ein Modell erstellt wurde, können Sie es in Verbindung über ein Szenario in Forma-Apps und in Revit anzeigen und referenzieren.
Die Revit-Datei wird anschließend mit diesem Szenario verbunden.

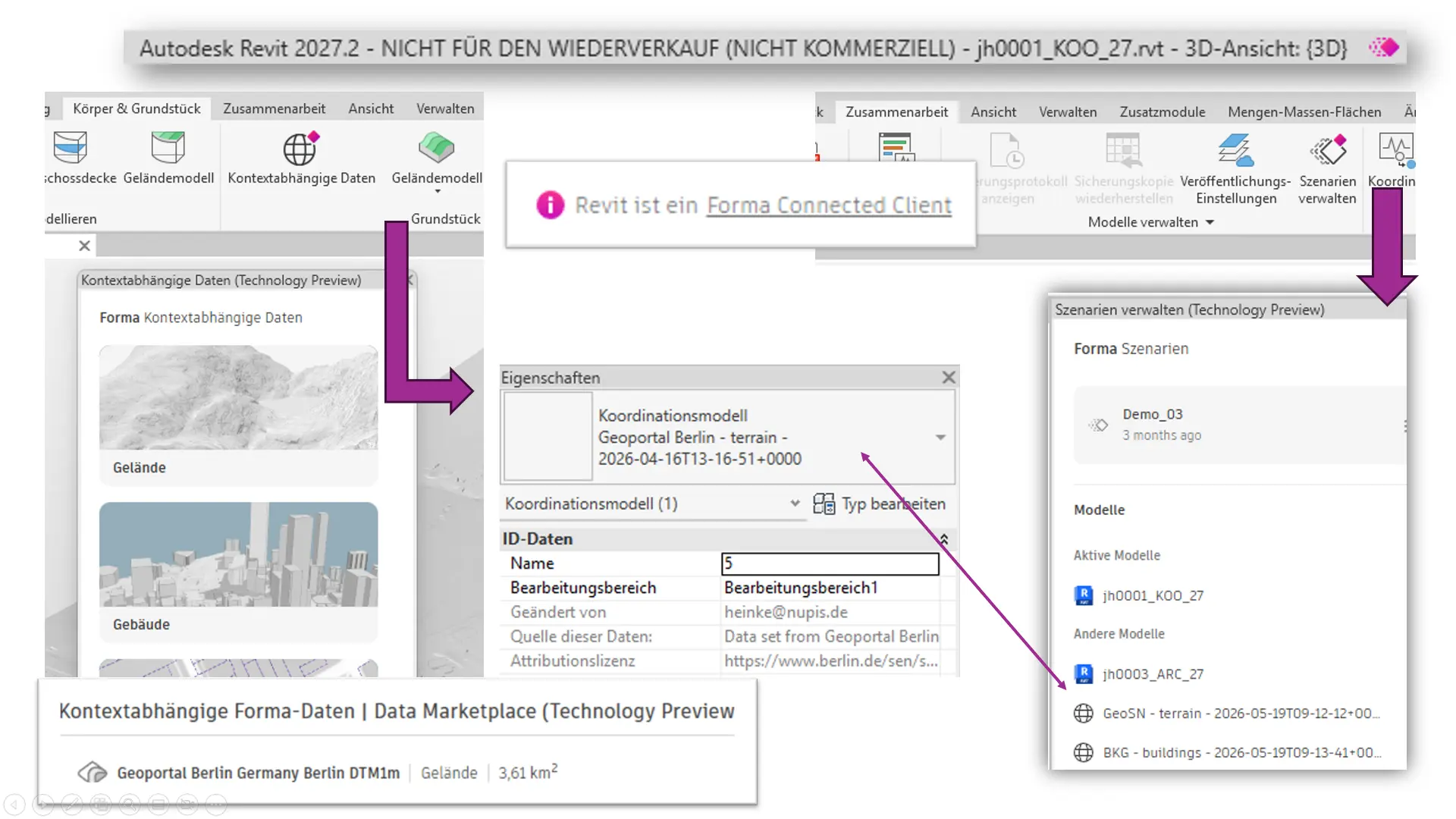

Über die Funktion Data Marketplace können kontextabhängige Daten wie Geländedaten abgerufen werden. Diese sind mit dem Szenario verbunden und erscheinen in Revit als Koordinationsmodell.
Die Daten lassen sich auch in Revit-Geometrie konvertieren. Dann handelt es sich beispielsweise um ein Revit-Gelände, das bearbeitet werden kann.
Forma-Analysen in Revit
Wenn das Modell mit einem Szenario verbunden ist und kontextabhängige Daten beziehungsweise andere Modelle referenziert werden, bieten Forma-Analysen Einblicke, die Sie für fundierte Entscheidungen benötigen.
Die aktuelle Vorschauversion unterstützt die Mikroklimaanalyse und zwei Arten von Windanalysen: Windvorhersage und Windsimulation. In zukünftigen Updates werden möglicherweise weitere Analysetypen unterstützt, zum Beispiel Tageslicht- und Solarenergieanalysen.

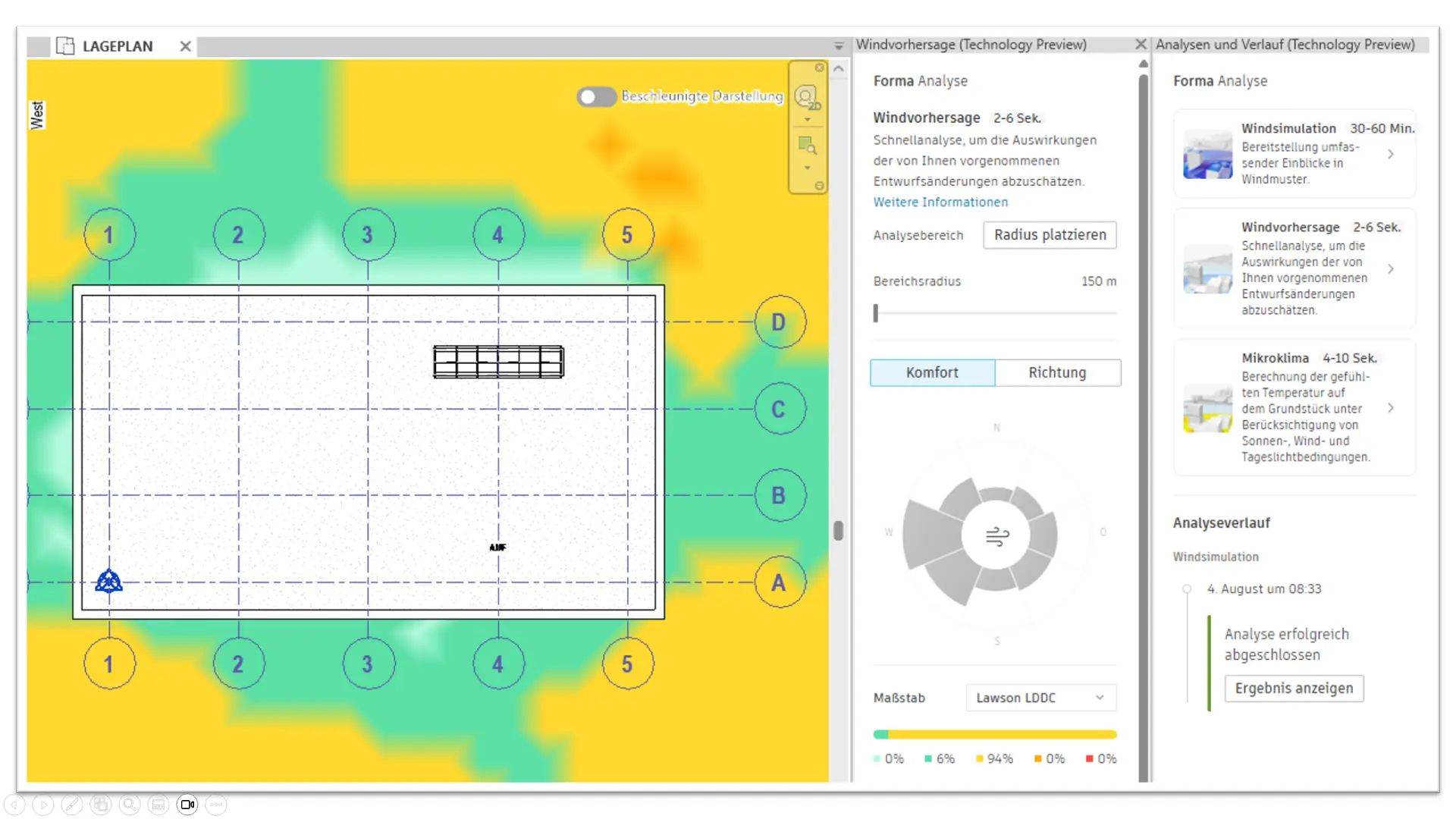

Die Windvorhersage bietet eine schnelle Hilfestellung während der frühen Entwurfsplanung. Sie wird sofort ausgeführt und aktualisiert, wenn sich der Entwurf ändert. Damit ist sie nützlich, um Optionen zu vergleichen und allgemeine Windmuster während der Iteration nachzuvollziehen. Sie kann die Windrichtung oder den Fußgängerkomfort analysieren.
Im Gegensatz zur Windsimulation, die detaillierte Einblicke bietet, soll die Windvorhersage Ihnen eine allgemeine Richtung für den Entwurf vorgeben. Die Ergebnisse sind weniger detailliert als die der Windsimulation.
Bei der Windvorhersage wird ein Prognosemodell verwendet, das anhand der Ergebnisse früherer Windsimulationsanalysen trainiert wurde. Diese Methode ermöglicht eine schnelle Vorhersage des Windverhaltens, ohne eine vollständige Simulation durchzuführen.
Ausblick auf weitere Connected Clients

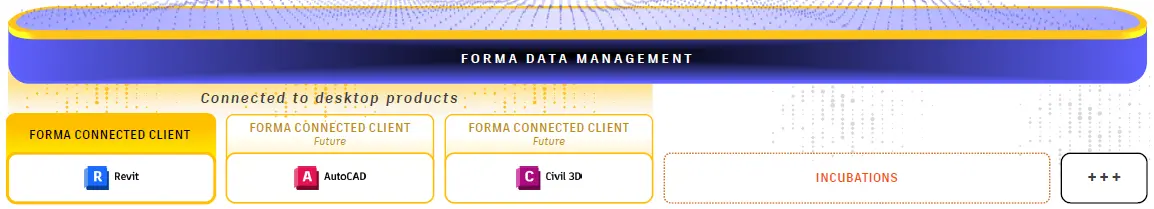

Revit ist der erste Forma Connected Client. Mit der Teilnahme an der Technology Preview können Sie neue Arbeitsweisen entdecken. Im Ausblick sind auch AutoCAD und Civil 3D als zukünftige Connected Clients dargestellt.
¹ Technology Preview: In dieser Technology Preview sind die Funktionen voll verwendbar, befinden sich aber noch in der Entwicklung. Autodesk empfiehlt, sie zum Experimentieren und Entdecken neuer Arbeitsweisen in der Forma Industry Cloud zu nutzen. Für Produktionsprojekte wird die Verwendung der Funktionen nicht empfohlen. Die Teilnahme an der Technology Preview wird auf Projektebene von einem Projektadministrator aktiviert.
