Warum Abstimmungsaufwand zwischen Maschinenbau und Bauplanung teuer wird
Das beste Produkt allein ist längst kein Wettbewerbsvorteil mehr. Über Projekte und Ausschreibungen entscheidet zunehmend die Fähigkeit, eigene Daten schnell mit denen aller anderen Beteiligten zusammenzubringen. Das gilt für die Zusammenarbeit mit Architekten, Statikern und Generalunternehmern ebenso wie für die Abstimmung zwischen den eigenen Abteilungen, von der Konstruktion über die Projektleitung und Arbeitsvorbereitung bis zur Instandhaltung. Genau an diesen Übergängen entstehen die Reibungsverluste, die kaum jemand kalkuliert.
Drei Situationen, die in ganz unterschiedlichen Unternehmen erstaunlich ähnlich klingen:
„Vier Gigabyte, die niemand öffnet“
Das Koordinationsmodell des Generalunternehmers ist da. IFC, vier Gigabyte. Und nun?
Das eigene Maschinenbau-CAD öffnet es nicht oder hängt sich beim Versuch auf.
Also werden Maße aus PDF-Plänen abgegriffen, der Statiker angerufen und ein Aufmaß vor Ort veranlasst. Für Daten, die digital längst vorliegen.
„Schicken Sie uns Ihr BIM-Objekt“
Der Planer will Ihr Produkt mit korrekter Geometrie, Attributen und LOD 400 im Gebäudemodell verbauen.
Vorhanden ist ein 3D-Modell aus der Konstruktion. Verwendbar ist davon nichts.
Der manuelle Weg dorthin kostet mehr, als der Auftrag einbringt. Am Ende sagt jemand ab, entweder Sie oder der Planer.
„Umbau nach Aktenlage“
Neue Produktionslinie, neues Maschinenlayout. Geplant wird in 2D: Rechtecke als Platzhalter, verschoben, bis es passt.
Beim Umbau steht die Stütze im Weg, hängt die Kabeltrasse zu tief oder kreuzt die Medienleitung den Verfahrweg.
Jede Korrektur kostet hier ein Mehrfaches dessen, was sie in der Planung gekostet hätte.
Der gemeinsame Nenner: Wer heute Maschinen oder Anlagen in einem Gebäude plant oder Produkte konstruiert, die am Ende in einem Gebäude verbaut werden, arbeitet an der Nahtstelle zweier Welten, die lange getrennt voneinander gewachsen sind. Diese Nahtstelle verursacht Kosten, die sich am Ende in der Ergebnisrechnung der Geschäftsführung niederschlagen, etwa durch verpasste Termine, doppelte Abstimmungsrunden, verlorene Ausschreibungen und nicht selten durch ein Aufmaß vor Ort für Daten, die längst digital vorliegen.
Maschinenbau und Bauplanung nutzen verschiedene Datensprachen
Der Grund dafür ist strukturell, nicht persönlich. Unternehmen im Maschinen- und Anlagenbau planen traditionell in spezialisierter Konstruktionssoftware wie Autodesk® Inventor®, SolidWorks, PTC Creo oder vergleichbaren Systemen. Diese ist parametrisch, variantenreich und auf Stücklisten sowie Fertigung ausgelegt. Die Bauwelt kommuniziert dagegen in IFC, Autodesk Revit®, Detaillierungsgraden und BIM-Standards wie der ISO 19650.
Beide Datenwelten sind für sich genommen leistungsfähig. Nur sprechen sie bislang nicht miteinander. Jede Konvertierung zwischen ihnen ist verlustbehaftet, jede Planänderung erzeugt eine neue manuelle Abstimmungsrunde und irgendwann weiß im Projekt niemand mehr zuverlässig, welcher Stand eigentlich gilt.
Die CAD-BIM-Fertigungsschnittstelle verbindet beide Datensprachen

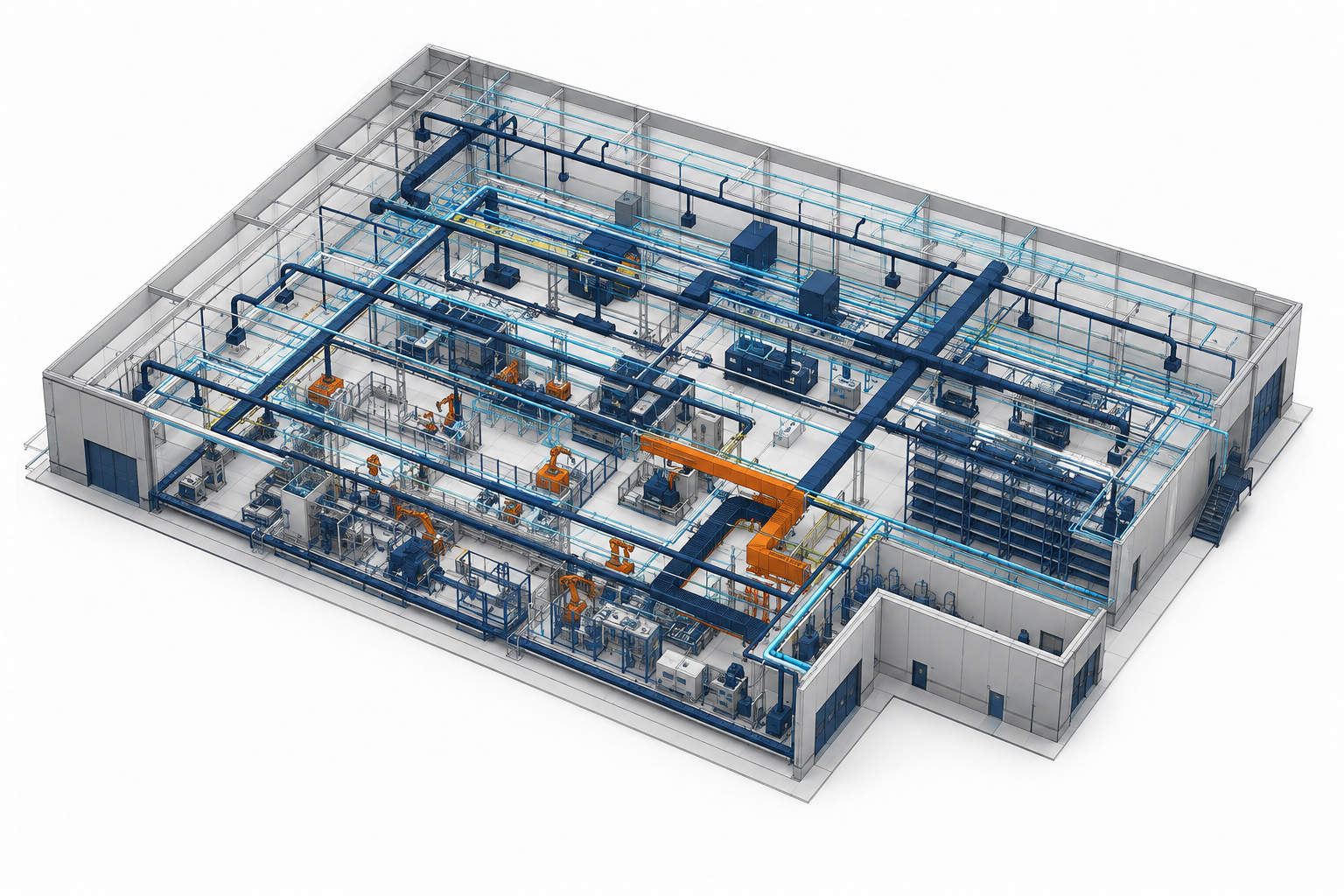

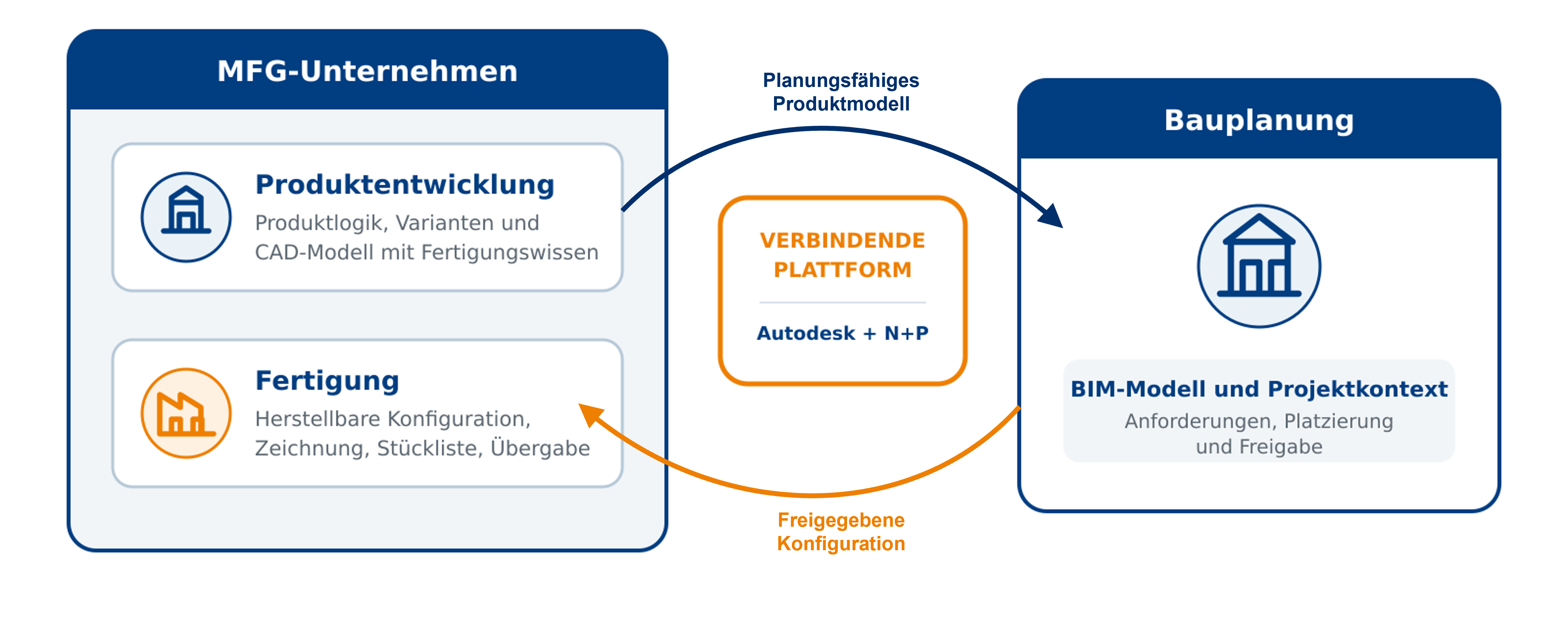

Autodesk bietet für beide Seiten durchgängige Lösungen an. Auf der Bauseite firmiert das unter dem Begriff Informed Design. Die eigene Produktkonstruktion wird direkt und wechselseitig mit der Einbausituation im Gebäudemodell verbunden. Der Planer kann das Produkt nur innerhalb der Konfigurationsgrenzen einsetzen, die die Produktentwicklung freigegeben hat. Die von ihm gewählten Werte fließen im Gegenzug unmittelbar in die fertigungsrelevante Konstruktion zurück. Was im Gebäudemodell landet, ist damit immer auch herstellbar.

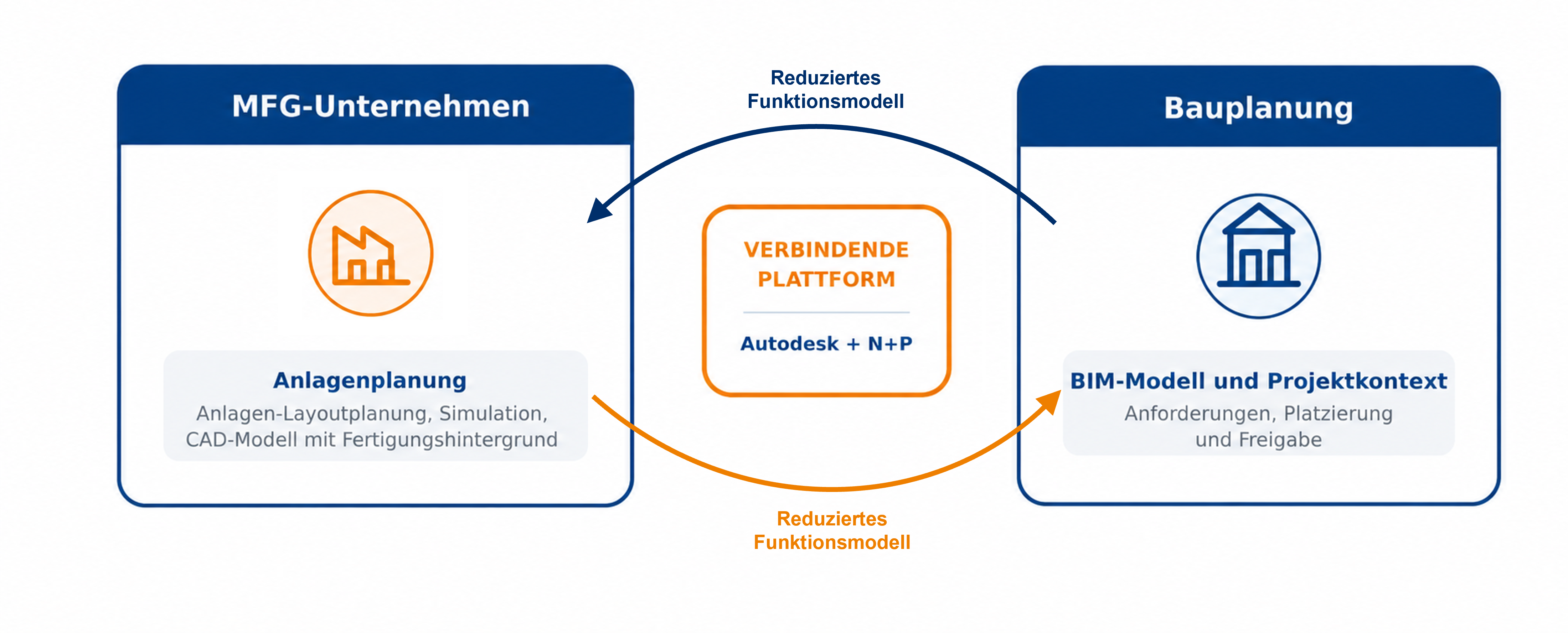

Auf der Maschinenbauseite heißt das Gegenstück Digital Factory. Der Ansatz verbindet Fabrikplanung, Anlagenkonstruktion und Gebäudemodell in einem gemeinsamen, bidirektional synchronisierten Datenraum, um Effizienzgewinne über den gesamten Lebenszyklus einer Fabrik zu erschließen.
Aus Entscheidersicht liegt der eigentliche Hebel nicht im einzelnen Werkzeug, sondern darin, Maschinenbau und Bauplanung durchgängig zu verbinden. Das gilt unabhängig davon, mit welcher Konstruktionssoftware ein Unternehmen heute arbeitet. Der Engpass ist nicht die Qualität der eigenen CAD-Lösung, sondern der fehlende Übergang in die Bauwelt.
Ein Generalunternehmer-Modell lässt sich als schlanke Referenz öffnen, ohne die eigene Konstruktionsumgebung zu überlasten. Produktgeometrien lassen sich direkt in parametrische BIM-Objekte überführen. Und Kollisionen zwischen Anlage und Gebäude zeigen sich vor dem ersten verbauten Bauteil statt während des Umbaus.
Wer profitiert von verbundenen Maschinen- und Gebäudedaten
Für jeden, der am Ende eine komplexe Produktionsanlage in einer Halle betreibt, bedeutet das weniger Reibung zwischen der eigenen Anlagenplanung und der Gebäudeseite. Das gilt etwa für Anlagenbetreiber, Großbäckereien, Batteriezellhersteller sowie Pharma- oder Biotech-Unternehmen. Beide Seiten arbeiten auf demselben aktuellen Stand, statt Planstände per E-Mail und PDF abzugleichen.
Für einen Hersteller von Bauprodukten wie Fenstern, Türen oder Fassadensystemen bedeutet es, Ausschreibungen mit BIM-Pflicht überhaupt bedienen zu können: Wer kein BIM-konformes Objekt liefert, kommt oft nicht einmal ins Koordinationsmodell des Generalunternehmers. Und wer nicht im Modell ist, wird in der Praxis auch seltener beauftragt.
Der wirtschaftliche Druck dahinter ist messbar. Laut VDMA-IT-Kosten-Benchmark 2025 wachsen die IT-Kosten im deutschen Maschinen- und Anlagenbau seit Jahren rund fünf Prozent schneller als der Umsatz, bei gleichzeitig enger werdenden Margen. Ein Unternehmen betreibt im Schnitt etwa 590 einzelne Softwareapplikationen. Jede Schnittstelle dazwischen trägt ihr eigenes Fehlerrisiko.
Autodesk nennt als Referenzwert bis zu 30 Prozent kürzere Planungszeiten, wenn redundante Abstimmungsschleifen entfallen. Das ist kein Versprechen für den Einzelfall, aber ein Hinweis darauf, wo das Potenzial liegt. Regulatorisch verschärft sich die Lage zusätzlich, denn öffentliche Auftraggeber in Deutschland und Österreich schreiben BIM nach ISO 19650 und VDI 2552 zunehmend verbindlich vor. Auch Konjukturklimaindizes unterstreichen, wie deutlich der wirtschaftliche Druck inzwischen angekommen ist.
Warum E-Mail, Excel und Filesharing an der CAD-BIM-Schnittstelle nicht reichen
Die meisten Unternehmen schließen diese Lücke heute mit vertrauten Mitteln. Dazu gehören E-Mail-Ketten mit den immer gleichen Rückfragen, Excel-Listen für Bauteile und Freigaben, SharePoint-Ablagen, die schneller veralten als das Projekt fortschreitet, Filesharing-Dienste für alles, was keine E-Mail mehr verträgt, und mitunter eine eigenständige BIM-Plattform obendrauf.
Das ist kein Zeichen von Nachlässigkeit, sondern ein nachvollziehbarer Notbehelf. Er stößt nur strukturell schnell an seine Grenzen, sobald ein Projekt komplex genug wird und viele Gewerke gleichzeitig auf demselben Stand sein müssen. Genau hier setzt ein durchgängiges Portfolio an, das beide Datenwelten von Haus aus versteht, statt sie nachträglich zu koppeln.
Und wenn die Anlage läuft?
Der Nutzen endet nicht mit der Inbetriebnahme. Dieselbe durchgängige Datenbasis, die Planung und Bau verbindet, lässt sich als digitaler Zwilling im laufenden Betrieb weiterverwenden, etwa für Wartung, Instandhaltung oder Energiecontrolling. Ein Thema, das wir in einem eigenen Beitrag „Produktionsüberwachung und Energiecontrolling: Mehr Transparenz für die Fertigung“ beleuchten.
Häufige Fragen zur Verbindung von Maschinenbau und Bauplanung
Warum entstehen zwischen Maschinenbau und Bauplanung so viele Reibungsverluste?
Beide Disziplinen arbeiten mit unterschiedlichen Datenmodellen und Zielsetzungen. Im Maschinenbau stehen Parametrik, Stücklisten und Fertigungsinformationen im Mittelpunkt; in der Bauplanung sind es Fachmodelle, IFC, Attribute und Informationsanforderungen. Ohne abgestimmten Übergabeprozess entstehen Konvertierungen, Rückfragen und widersprüchliche Planstände.
Wie lassen sich Maschinen- und Produkt-CAD-Daten in der Bauplanung verwenden?
Konstruktionsmodelle werden für den jeweiligen Anwendungsfall vereinfacht, strukturiert und mit den benötigten Attributen versehen. So entsteht aus einem detaillierten Maschinen- und Produkt-CAD-Modell ein planungsfähiges Objekt, das sich in ein Gebäude- oder Koordinationsmodell integrieren lässt, ohne sensible Fertigungsinformationen offenzulegen.
Was bringen Informed Design und Digital Factory?
Informed Design verbindet herstellergeführte Produktlogik mit der Verwendung konfigurierbarer Bauprodukte in der Planung. Digital Factory führt Gebäude, technische Infrastruktur, Produktionslayout und Anlagenmodelle in einem gemeinsamen Planungskontext zusammen. Beide Ansätze reduzieren manuelle Übergaben und machen Änderungen früher bewertbar.
Wir verbinden beide Welten zu einem umsetzbaren Prozess
N+P Informationssysteme ist als Autodesk-Partner seit jeher sowohl im Maschinen- und Anlagenbau als auch in Architektur und Bauwesen zu Hause. Wir begleiten Unternehmen genau an dieser Schnittstelle. Die Unterstützung reicht von der ersten Standortanalyse bis zur vollständigen Integration in ein Koordinationsmodell.
Wenn Sie wissen möchten, wie das für Ihr nächstes Projekt konkret aussehen kann, vereinbaren Sie ein unverbindliches Gespräch mit uns.
