Autodesk® Civil 3D® ist eine Planungs- und Dokumentationssoftware für die Infrastruktur und ein fester Bestandteil der AEC Collection. Im Rahmen dieser Collection kann Civil 3D mit anderen Werkzeugen wie AutoCAD®, AutoCAD® Map 3D, InfraWorks®, Vehicle Tracking, Revit®, Navisworks®, ReCap und Dynamo interagieren. In diesem Blogbeitrag gehen wir auf die neuen Funktionen und Verbesserungen vom Country Kit für Civil 3D® 2022 ein.
Das aktuelle Country Kit für Civil 3D 2022 enthält zahlreiche neue und erweiterte Stile, neue Inhalte und Funktionen u. a. für die Kanalplanung, Druckleitungen, Bauabrechnung, Kabeltrassen, Verkehrszeichen und vieles mehr. Einen Gesamtüberblick erhalten Sie in der PDF-Datei „Neue Funktionen im Länder-Kit Deutschland 2022“, welche im Downloadbereich für die Country Kits zur Verfügung steht.
Die neuen Funktionen für Autodesk Civil 3D 2022 sind in den C3D Add-ins zu finden. Diese werden kontinuierlich weiterentwickelt.
Multifunktionsleisten Civil 3D Add-ins

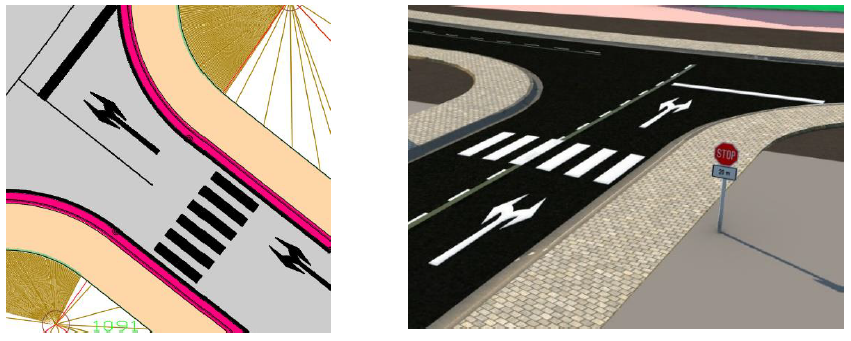

Die Tools dieser Gruppe dienen zur automatisierten Erstellung von Straßenmarkierungen und deren 3D-Darstellung mit Autodesk Civil 3D sowie zur Übergabe der 3D-Modelle nach Autodesk InfraWorks.
Die Symbolbibliothek für Verkehrszeichen und Piktogramme zur Planung der Beschilderung wurde um ein Planungs- und Management-Tool erweitert. Anwender können damit Verkehrszeichen frei und im Bezug zur Achse platzieren. Außerdem können sie Mengen sowie Stücklisten ermitteln.

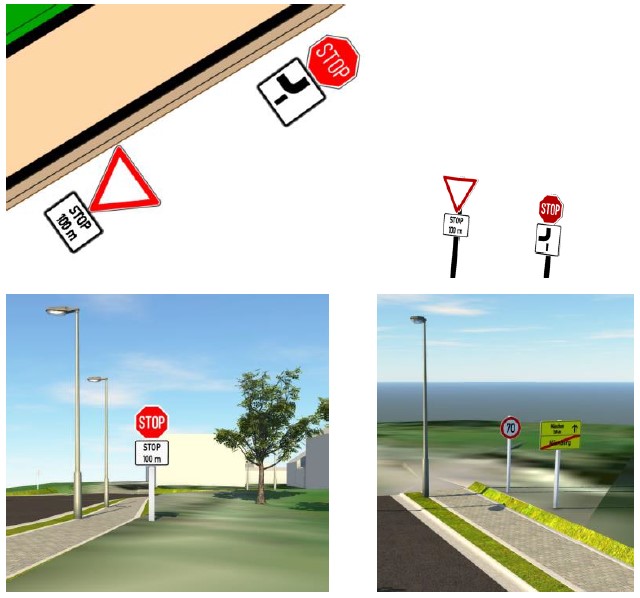

Aber auch in Hinblick auf die Visualisierung gibt es Verbesserungen. So lassen sich die Verkehrszeichen auch in 3D darstellen und damit in Civil 3D sowie InfraWorks präsentieren.
Das Tool „Sichtweiten“ im Country Kit für Civil 3D dient zur automatisierten Erstellung von Sichtweitenbändern und -dreiecken in Autodesk Civil 3D-Projekten.
Das Tool „Anrampungsneigung“ unterstützt bei der automatisierten Erstellung von Anrampungsneigungen in Querneigungsbändern gemäß RE 2012. Dabei wird die Angabe der Verwindungsneigungen „dQ“ aus den Bändern entfernt und gegen „dS“ ausgetauscht.
Der GAEB-Import besteht aus dem Importieren von GAEB-Daten der Arten X81 bis X86 sowie der Zuordnung der GAEB-Informationen zu den Autodesk Civil 3D-Objekten. Zudem dient er zur Steuerung der Anzeige von Objekten mit oder ohne zugeordnete GAEB-Eigenschaften.
GAEB-Import in Civil 3D
Das aktuelle Country Kit bietet in den Werkzeugen eine Erweiterung der Kanalnetzänderungen. Die Geometrie von Kanalnetzelementen ist nun anpassbar, beispielsweise ist es möglich Höhen, Materialien und Dimensionen von Schächten und Haltungen zu ändern.
Änderung von Kanalnetzen
Bei vielen Baumaßnahmen sind Unterlagen zum Thema Grunderwerb zu erstellen. Das Tool „Grunderwerb“, in Verbindung mit AutoCAD Map 3D, unterstützt den Anwender dabei.
Der OKSTRA® Konverter für Autodesk Civil 3D unterstützt nun beim Import und Export den Datenaustausch im Format XML.
Pro Bundesland existiert eine Fachbedeutungsdatei im *.CSV Format.
Das aktuelle Country Kit bietet zudem eine Erweiterung und Verbesserung der Zusatzapplikation „Straßensegmentierung“. Die Segmentierung dient zum Zerlegen der extrahierten 3D-Volumenkörper aus einem 3D-Profilkörper und des Auf- und Abtrages in einzelne Segmente.
Straßensegmentierung
Die Segmente werden dabei mit erweiterten Eigenschaften befüllt und dienen somit zur Datenübergabe an die Ausschreibungs- und Abrechnungssoftware im CPIXML-Format.
Das Tool „Querneigungsdaten aus Bestand“ dient zur automatisierten Ermittlung von Querneigungsdaten für Fahrbahnachsen aus Bestandsinformationen.
Das Tool „Schachtskizzen“ dient zur automatisierten Erstellung von Schachtskizzen basierend auf bestehenden Kanalnetzen.
Für eine RE-konforme Beschriftung in den Planunterlagen, kann mit der Stiländerung der Punkt in ein Komma getauscht werden.
Stiländerung
Auch die Beschriftung der Querneigungsstationen bringt eine funktionelle Erweiterung mit sich. Es werden mehrere Profilkörper berücksichtigt, die der gleichen Achse zugeordnet sind, wenn man eine Beschriftung im Lageplan vornimmt.

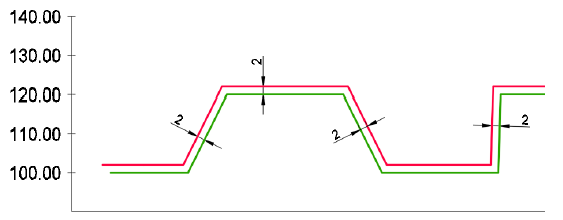

Mit den Bearbeitungstools für die DGMs ist es möglich bestehende DGMs in ihrer Ausdehnung zu „verbreitern“. Eine weitere Möglichkeit ist die Erstellung einer parallelen Schicht. Weitere Informationen zu diesen Funktionen finden Sie in der PDF-Datei „Neue Funktionen im Länder-Kit Deutschland 2022“.
Das Tool „Richtlinienüberprüfung“ übernimmt die Überprüfung von geplanten Straßen auf die Einhaltung der Richtlinien RAA 2008, RAL 2012 und RASt 06. Dabei werden die Elemente Achsen, Gradienten und Querprofile (Profilkörper) überprüft.
Eine Vielzahl von neuen Querschnittsbestandteilen für Haltestellen (Bus und Straßenbahn), barrierefreies Bauen etc. werden bereitgestellt. Zum Beispiel werden neue Querschnittsbestandteile für Rohrgräben in unterschiedlichen Ausführungsvarianten mit ausgeliefert. Außerdem gibt es neue Querschnittsbestandteile für Kabel (Kabel und Kabelbündel, Kabelformsteine ein- bis vierzügig, Kabeltröge).
Downloadbereich für Deutschland
Über das Autodesk Knowledge Network kann das Country Kit für Deutschland, Österreich (auch wenn da Australien & Neuseeland steht) und die Schweiz heruntergeladen werden. Dazu werden in den Versionshinweisen weitere Installationsanweisungen sowie spezifische Informationen zu dem Länder-Kit bereitgestellt.
Downloadbereich Zusatzprogramme
Eine überarbeitete Version der DACH Extension, der ISYBAU Translator, sowie die CPIXML Extension stehen als kostenlose Zusatzprogramme für Autodesk Civil 3D 2022 als Download über das Autodesk-Konto zur Verfügung. Diese Programme sind unter den Produktaktualisierungen zu finden.
Wenn Sie Unterstützung bei der Installation des Country Kits oder bei der Einrichtung von Civil 3D benötigen, dann nehmen Sie gern mit uns Kontakt auf. Wir erstellen Ihnen ein individuelles Angebot und stehen Ihnen bei Ihren Vorgaben und Herausforderungen mit geschultem Personal beiseite.
